ステンレス材の加工
ステンレスコイル材加工
必要なとき、必要な重量を提供させていただき、お客様の倉庫としてご用分下さい。
コマックスでの加工の特徴
- ① 圧倒的な材料ロスの少なさ
- 必要な板厚、幅のコイルから切断するため材料ロスが少なく加工できます。
- ② 必要な長さ・加工を自由に設定
- コイル材から切断するため必要な長さを自由に切断できます。
独自技術により、孔の形状・位置を自由に設定し加工することが可能です。
また、豊富な加工ラインで様々な製品の加工を短納期で実現致します。 - ③ 油を使わない孔明け加工
- 孔明け加工に特殊な金型を使用して潤滑油を使用しておりません。
脱脂の手間がなく、きれいな商品をお届け致します。 - ⑤ 幅の狭い材料でもネジレ、ソリが発生しない
- 3tX20w、4tX20wなどの幅の狭い切断をシャーリング切断する場合には
ネジレ、ソリが発生し矯正が必要となりますが、コイル材からの切断では発生しません。
コイル材在庫一覧
SUS304コイル材のサイズ表
| 幅 （mm） |
板厚（mm） | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 1mm （2B） |
1.5mm （2B） |
2mm （2B） |
2.5mm （2B） |
3mm （No.1） |
4mm （No.1） |
5mm （No.1） |
6mm （No.1） |
9mm （No.1） |
|
| 20 | ● | ● | ● | ● | ● | ● | |||
| 25 | ● | ● | ● | ● | ● | ● | |||
| 28 | |||||||||
| 30 | ● | ● | ● | ● | ● | ● | ● | ||
| 32 | ● | ● | ● | ● | ● | ||||
| 35 | ● | ● | ● | ● | |||||
| 38 | ● | ● | ● | ● | |||||
| 40 | ● | ● | ● | ● | ● | ● | ● | ● | |
| 45 | ● | ● | ● | ● | |||||
| 46.5 | ● | ||||||||
| 49 | ● | ||||||||
| 50 | ● | ● | ● | ● | ● | ● | ● | ● | |
| 53.5 | ● | ||||||||
| 55 | ● | ||||||||
| 57.2 | ● | ||||||||
| 60 | ● | ● | ● | ● | ● | ● | ● | ||
| 65 | ● | ● | ● | ● | ● | ||||
| 70 | ● | ● | ● | ● | ● | ● | ● | ● | |
| 74 | ● | ● | |||||||
| 75 | ● | ● | ● | ● | ● | ● | ● | ● | |
| 80 | ● | ● | ● | ● | ● | ● | |||
| 85 | |||||||||
| 86 | ● | ||||||||
| 90 | ● | ● | ● | ● | ● | ||||
| 95 | |||||||||
| 100 | ● | ● | ● | ● | ● | ● | ● | ● | |
| 103 | ● | ||||||||
| 110 | ● | ● | |||||||
| 113 | ● | ||||||||
| 116 | ● | ||||||||
| 117 | |||||||||
| 120 | ● | ● | ● | ● | ● | ||||
| 125 | ● | ● | |||||||
| 140 | ● | ||||||||
| 142 | |||||||||
| 145 | ● | ||||||||
| 150 | ● | ● | ● | ● | ● | ||||
| 160 | ● | ||||||||
最大９m/mまでコイル材加工が可能になりました！！
- ※在庫以外の注文に関しては数量に応じてコイル材を製作いたします。納期は10日間です。
- ※孔あけ加工、また複雑な加工についてもご相談ください。

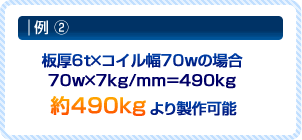

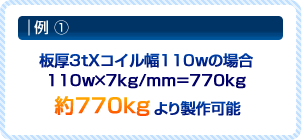

- ※ミリ幅単重(ミリ重量)＝約 7ｋｇ/mm から別注コイル製作可能です。
- ※ミリ幅単重(ミリ単重)とはコイル製品において、1コイル(コイル単重)をコイル幅で除した
1mm幅当たりの質量
コイル材を利用した安価・柔軟・短納期の製品提供
㈱コマックスが提供するコイル材の大きなメリット
- ① コイル材から作る切板
- 切板・大板から材料を切断すると材料ロスがでますが、
コイル材からの切断では材料ロスが少なく加工できます。 - ② フラットバーに代わるコイル材
- 定尺寸法（4ｍ・6ｍ）にこだわらず、必要な長さに切断可能。
（例：4235mm、6850ｍｍなど定尺を超える寸法も切断可能です） - ③ アングル鋼に代わる曲げアングル
- アングルの辺の長さを自由に設定でき （等辺・不等辺共に寸法の設定が自由にできます）、
二次加工（孔開け加工等）が簡単にできます。
（孔開け加工後に曲げ加工を行うため孔開け加工が簡単にできます）
① コイル材から作る切板
大板に比べて材料ロスを大幅カットすることにより、低価格を実現。少ロットの注文でも低価格で商品をご提供いたします。
| 項 目 | コイル材 | 大板材 |
|---|---|---|
| 材料ロス | 0.1％未満 | 8.6％ |
| 工程 | 1方向切断 | 2方向切断 |
| バリ発生 | 2辺 | 4辺 |
| 生産数 | 3,600枚/時 | 1,000枚/時 |
| トータルコスト（比率） | 71% | 100% |
|---|
② フラットバーに代わるコイル材
定尺寸法(4ｍ・6ｍ)にこだわらず、必要な長さに切断できます。(例：4235ｍｍ、6850ｍｍなど定尺を超える寸法も切断可能です。)また、材料ロスも少ないため少ロットの受注にも対応致します。
（当社比）
| 材料 | コイル材 | フラットバー | ||
|---|---|---|---|---|
| ①成分・ミルシート | ＳＵＳ304 Ｎｏ．1 | ＳＵＳ304 熱間圧延品 | ||
| JISG 4304 熱延 鋼板、鋼帯 | JISG 4303 熱間圧延棒 | |||
| 耐力 | 205N/m²以上 | 耐力 | 205N/m²以上 | |
| 引張強さ | 520N/m²以上 | 引張強さ | 520N/m²以上 | |
| 伸び | 40％以上 | 伸び | 40％以上 | |
| 硬さ | 90HRBW以下 | 硬さ | 90HRBW以下 | |
| ミルシート | 鋼板 | ミルシート | 平鋼 | |
| ②納期 | コマックスで 1ｔ・2ｔ・3ｔ・4ｔ・5ｔ・ 6ｔ・9ｔの巾寸法の在庫あり 受注後約5日間 在庫以外のもの コイルスリット（巾） 受注後約5日間 切断・加工 約5日間～10日間 |
定尺 成り行き 定尺外 2.5ヶ月 |
||
| ③形状（断面） |
スリット切断の為、上記の様な断面になります |
|
||
| ④材料ロス |
お客様の必要な寸法で巾切りをして 材料ロスはゼロ 材料長さにおいて お客様の必要寸法で切断 例としまして、 6ｔ100×3623Lの時、材料ロスは発生しません。 |
定尺より切断 寸法により材料ロスが発生 例としまして、 6ｔ×100×3623Lの時、 377Lが材料ロスとなります （定尺4000として） |
||
| ⑤加工 |
コマックス独自の加工で コイル材をレベラーでのばし同一ラインにて孔開け後 切断加工 （横もちが不要） プレス加工によって、丸孔や長孔、長孔の向き等、独自の金型での加工が可能です。 |
切断と加工が別ライン | ||
| ⑥サイズの選び方 |
材料巾、長さは自由にえらべる 板厚 1ｔ～9ｔ 巾 20ｗ～200ｗ （23ｗや58ｗなども可能） 長さ 20mm～自由 フラットバーには無い巾寸法も 選択可能となります。 |
定尺寸法 巾や長さなどが選ばれた寸法でしかできない
|
||
| ⑦価格（当社比） ※6ｔ×100×1600 （3本の場合） |
ＳＵＳ304 Ｎｏ．1 価格が50%になるケースもございます |
ＳＵＳ304 熱間圧延品 | ||
③ アングル鋼に代わる曲げアングル
アングルの辺の長さを自由に設定できます。(等辺・不等辺共に寸法の設定が自由にできます。)
二次加工(孔開け加工等)が簡単にできます。(孔開け加工後に曲げ加工を行うため孔開け加工が簡単にできます。)
| 項 目 | コイル材 | アングル鋼(定尺６m) |
|---|---|---|
| 材料ロス | 0.1％未満 | 1.4% |
| 工程 | 1方向切断(プレス切断) | 2方向切断(のこ切断) |
| 単価率 | 100% | 170% |
| 公差(厚) | ＋0 －0.4 | ±0.4 |
| 公差(幅) | ±0.4 | ±２ |
| 公差(厚) | ＋0 －1.5 | ±３ |
| 直角度 | ＋0°－1° | ±２ |
